DTA-2139 主要特性

RF输入

1x 75-Ω “F” 母头

插入损耗

>10 dB

调谐范围

54 .. 1002 MHz

输入灵敏度



-55 .. -30 dBm

环回接头

1x 75-Ω “F” 母头

测量参数



射频电平





SNR、BER





星座图

PCI-e总线



PCIe x4

规格书
彩页
软件
购买信息
DTA-2139-DP
带码流电视软件(DtTV)、码流录制软件(DtGrabber+)和码流播放软件
DTA-2139-SX
DTA-2139-DP+码流分析软(StreamXpert)
DTA-2139十二路QAM接收卡

DTA-2139十二路QAM接收卡

12路 QAM 通道 PCI-e 接收卡




DTA-2139 特点

  • 高密度QAM-A/B/C接收卡，带12个独立的接收器
  • 应用程序可以访问每个通道中的全部TS流
  • RF信号可从一个环回通道输出到另外一张DTA-2139卡。通过堆栈式使用DTA-2139卡，完整的QAM网络都可以被监测到



  • 每一个通道提供接收状态、RF电平、解调状态、星座图、信噪比（SNR)和前向纠错后比特误码率（post-FEC BER）
  • 免费提供Windows和Linux SDK（DTAPI），与其它DekTec数字电视适配器兼容
  • PCIe x4接口，全高，短板

DTA-2139 应用

  • 测试、验证边缘QAM系统
  • 跟DekTec Xpect软件配合，监测有线网络

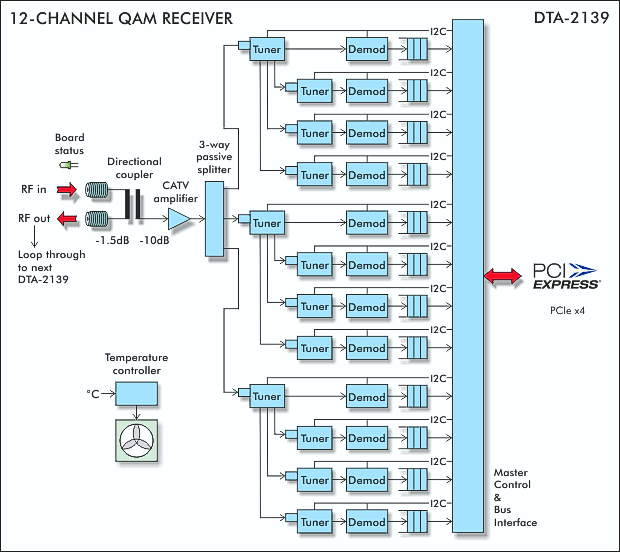

DTA-2139 电路图
